普熱斯勒? 熱成形鍍鋅技術
| 1.當前熱成形的痛點問題 |
|
|
| 2.普熱斯勒熱成形后電鍍鋅工藝 |
|
|
| 3.普熱斯勒熱成形后電鍍鋅性能 |
|
|
| 4.下一步發展 |
|
|
| 5.總結 |
1.當前熱成形的痛點問題
問題1： 鋁硅涂層零件防腐性能低
鋁硅涂層熱壓件的表面和切孔部位具有較低的防腐蝕性能；一般腐蝕容易從焊接處、成形表面劃傷處、 切邊處和任何無電泳漆覆蓋的區域產生。
 |
 |
 |
 |
|

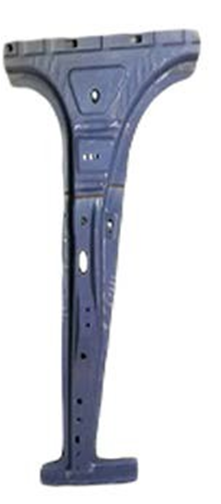

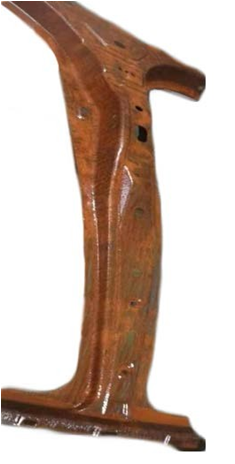

鋁硅涂層B柱 |

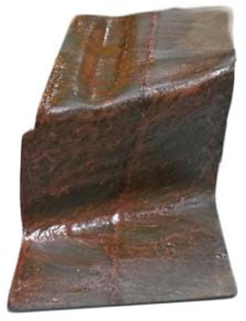

鹽霧測試48小時 |
拼焊拼焊B柱16小 時鹽霧測試 |

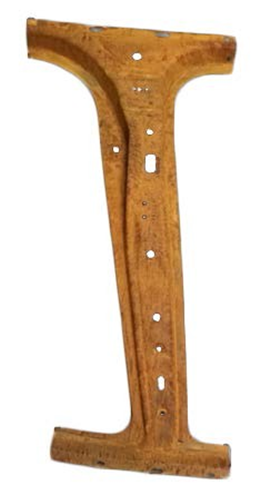

240小時鹽霧測試結果 |
問題2 : 鋁硅涂層零件的冷彎性能低
鋁硅涂層熱壓件冷彎角度低
熱壓后的鋁硅涂層（500X）

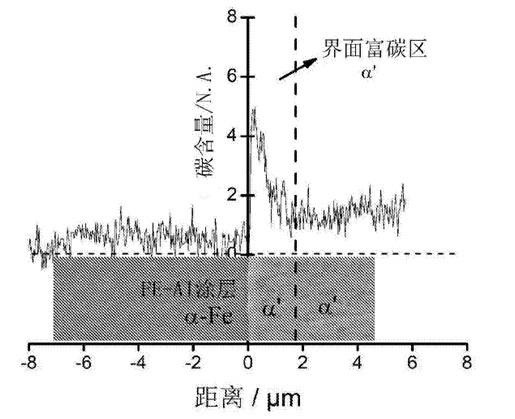

碳含量分布
表1. 22MnB5鋁硅涂層板三點彎角度
|
涂層類型 |
料厚 |
鍍層厚度 |
彎曲角1 |
彎曲角2 |
平均值 |
|
Al-Si |
1.5mm |
30-50um |
50.8° |
52.7° |
51.8° |
氧化皮厚度 (>5um)
問題3 : 鋁硅涂層拼焊板的高成本
焊接前鋁硅涂層需要被清除

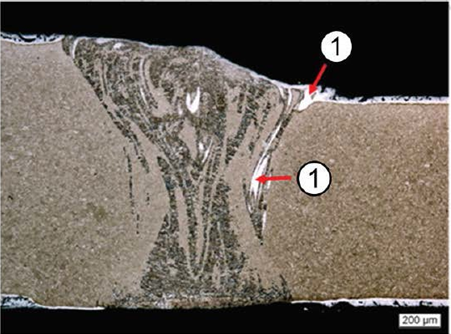

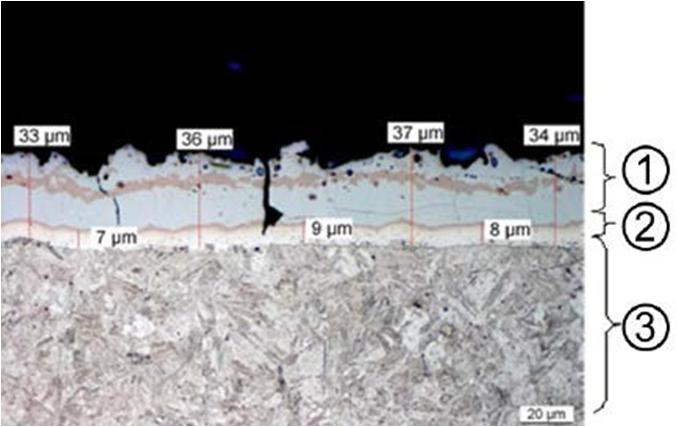

鋁硅涂層拼焊板截面金相（50X） 圖來自VW TL4225
鋁硅預涂層的激光拼焊零件一般不允許在的焊縫熔合線處出現脆性鐵鋁相
問題4 ：鋁硅涂層加熱會縮短爐輥壽命

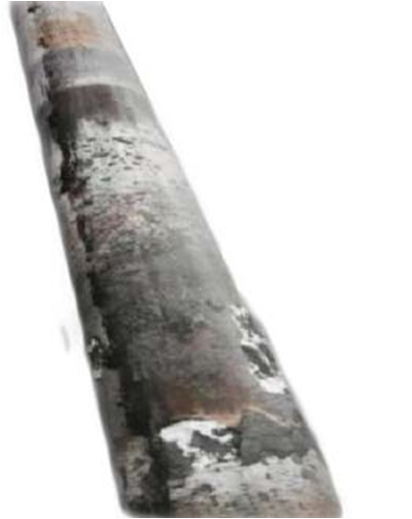

鋁硅涂層熔化 導致的陶瓷輥污染
高溫下，涂層熔化并且持續擴散到陶瓷輥內部，導致凸起變形甚至陶瓷輥斷 裂。因此會縮短陶瓷輥壽命。
當前問題: 鋁硅和鋅涂層
鋁硅涂層熱成型件
鍍鋅間接熱成型件
低防腐蝕性能
涂層或基體出現裂紋
(ZnO)拋丸去除鍍鋅氧化層
高成本拼焊板
間接熱成型件的高 成本
鋁硅涂層熔化污染陶瓷 輥
爐內鋅蒸氣或鋅液污染

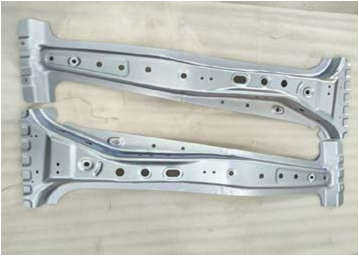

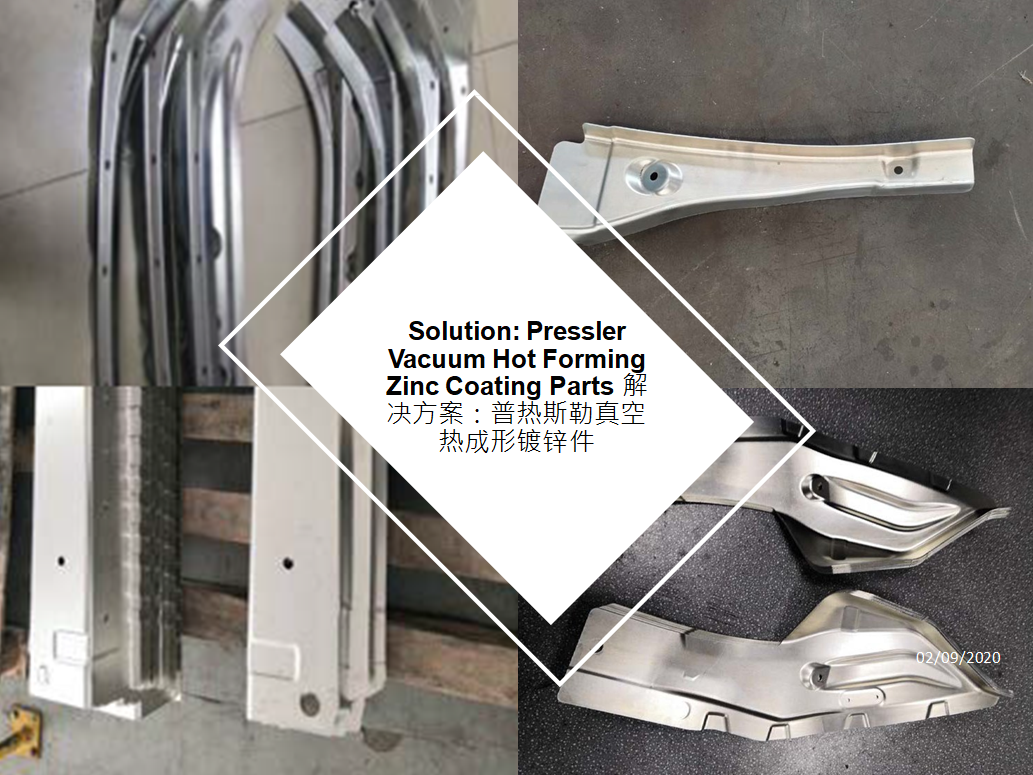

普熱斯勒真空熱成形鍍鋅件
加工流程:
 |
 |
 |
|
 |
|
激光落料 |
|
真空加熱 |
|
熱成形 |
|
|
|
|
|
 |
 |
 |
 |
 |
 |
|
成品 |
|
電鍍鋅 |
|
激光切割 |

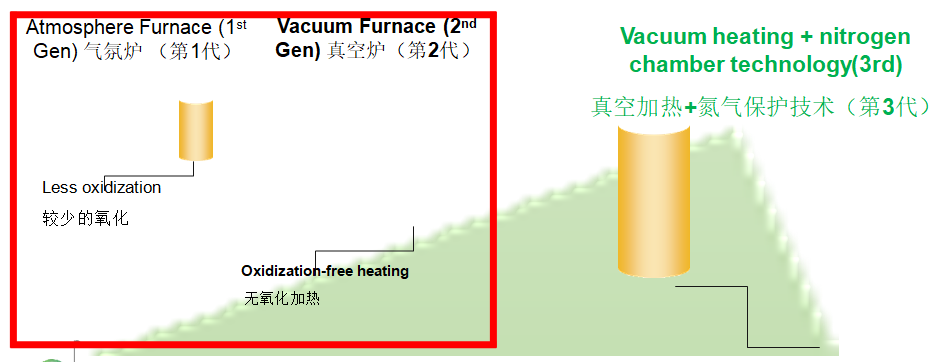

普熱斯勒第3代熱成形加熱技術
加熱工序:

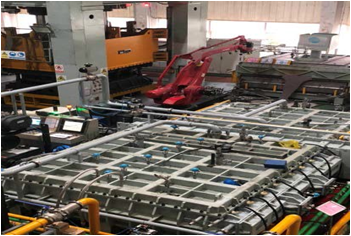

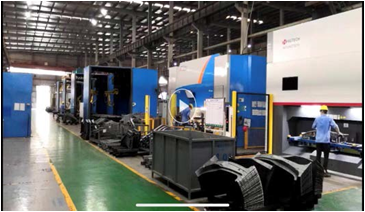

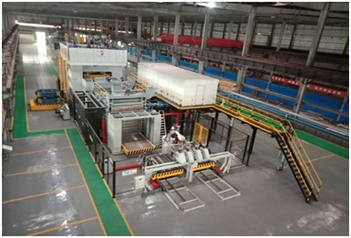

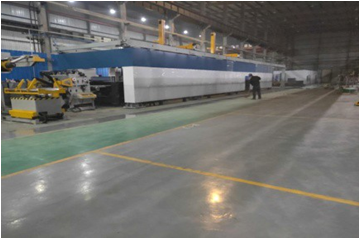

普熱斯勒真空熱成形試模線

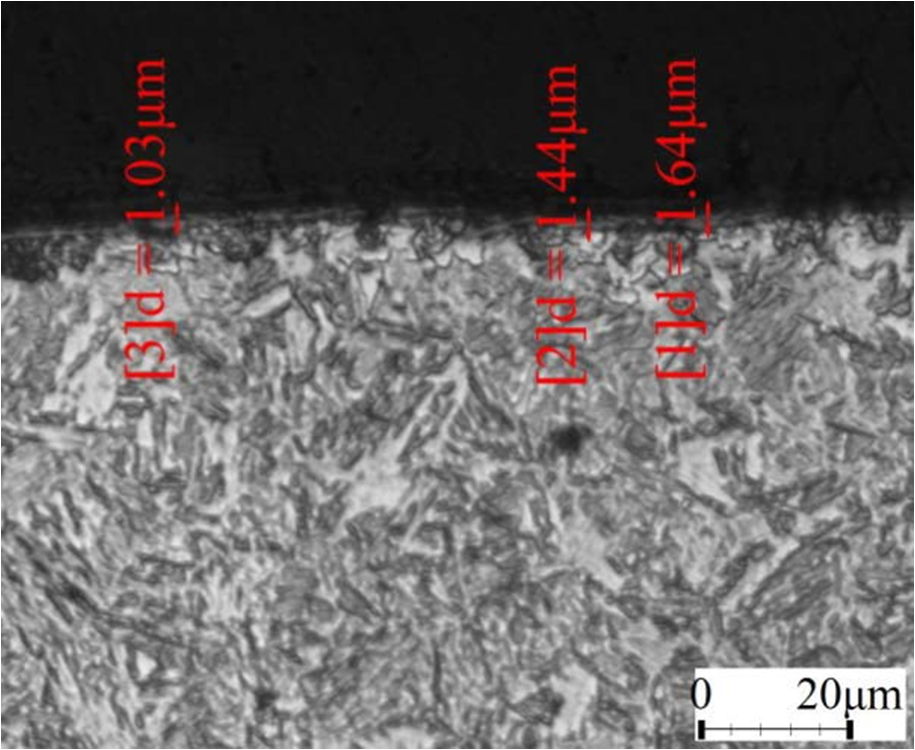

真空熱成形： 氧化層
氧化層厚度： < 2μm

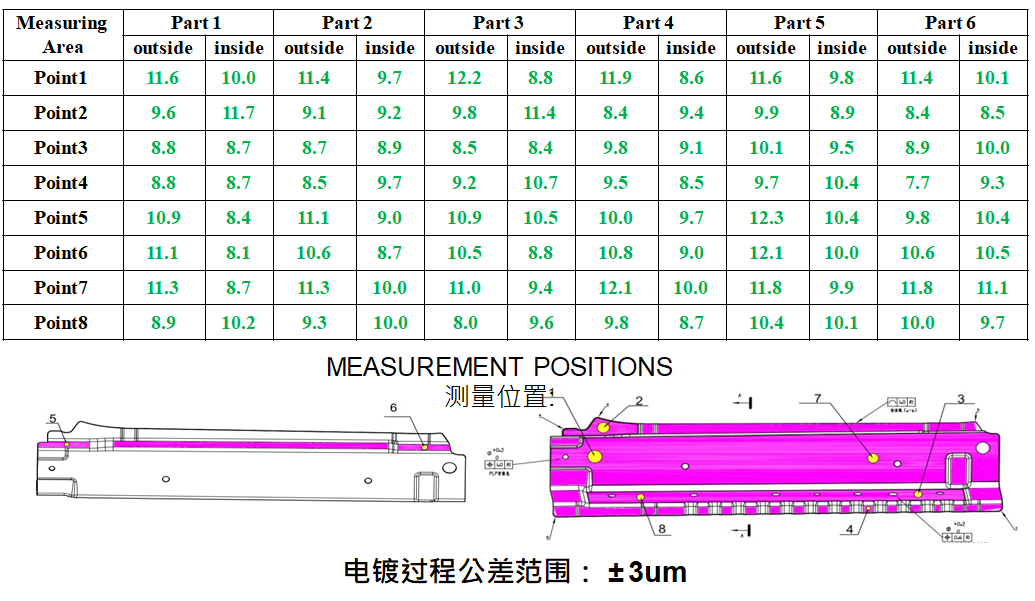

鍍鋅層均勻性

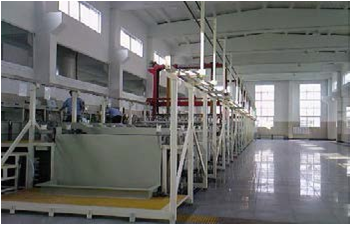

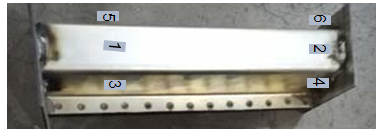

電鍍鋅掛架
電鍍過程公差范圍： 7-13um
鍍鋅件3點彎曲測試|
Coating Type |
Material Thickness |
Coating Thickness |
Bending Angle 1 |
Bending Angle 1 |
Bending Angle 1 |
Bending Angle 1 |
Bending Angle 2 |
Bending Angle 3 |
|
Electro-galvanized Plate |
1.5mm |
7-13um |
80.65° |
81.77° |
76.44° |
81.21° |
76.11° |
67.6° |
 |
 |
 |
|

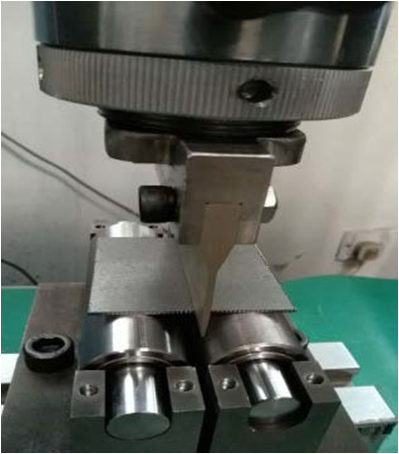

測試設備 |
3點彎曲樣品 |

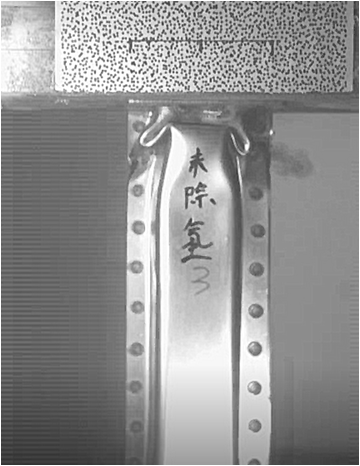

跌落塔測試 |

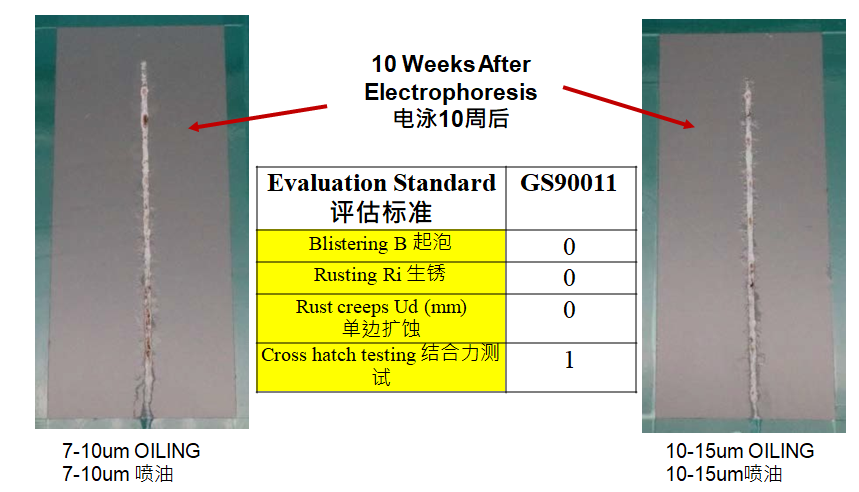

循環腐蝕性能測試
測試標準： AA-0224:2018循環腐蝕性能測試，DIN EN ISO 11997-1, Cycle B
氫含量測試報告
Heat treated A1
Galvanized samples [ppm]
Average
[ppm]
Deplated samples [ppm]
Average
[ppm]
A1-1
0.29
0.33 士 0.04
A1-2
0.37
A1-3
0.08
0.08 主 0.005
A1-4
0.08
A1-5
0.07
Non.heat treated A2
Galvanized samples [ppm]
Average
[ppm]
Deplated samples [ppm]
Average [ppm]
A2-1
11.62
13.17 士 1.55
A2-2
14.71
A2-3
0.24
A2-4
0.16
80th materials were analyzed after deplation as well as in the as-delivered galvanized condition. Deplating was performed in 18.5% HCI + 5 g/
l
Hexamethylenetetramine
(cor- rosion inhibitor). AII analyses were carried out by means of Thermal Desorption Spectroscopy (TDS) at an isothermal temperature of 300 oC.

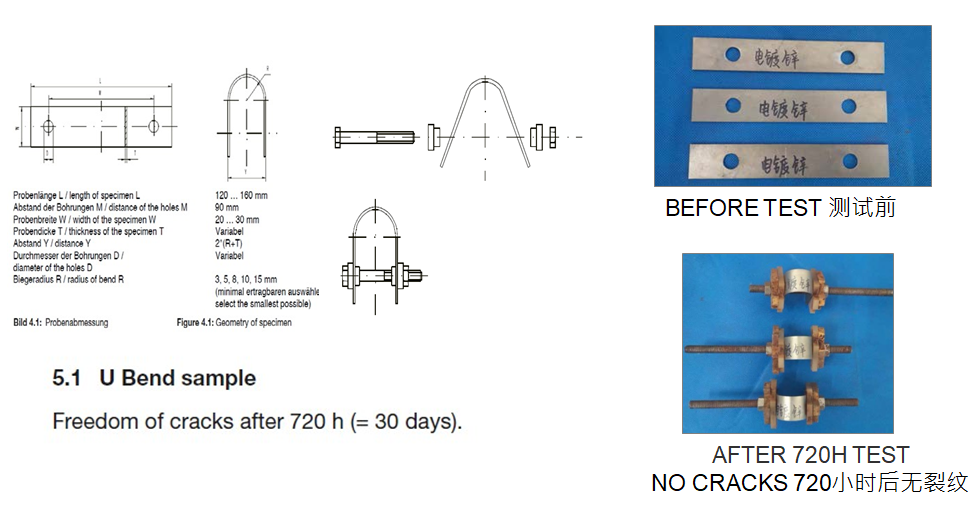

氫脆測試
U-Bend Specimen U 型折彎樣品
(SEP 1970)
低成本優勢
低成本因素:
無涂層的22MnB5 材料=低成本
無涂層拼焊料片= 低成本
真空加熱成本= 氣氛爐保護加熱成本
鍍鋅和淬火成本= 鋁硅涂層成本
優勢:

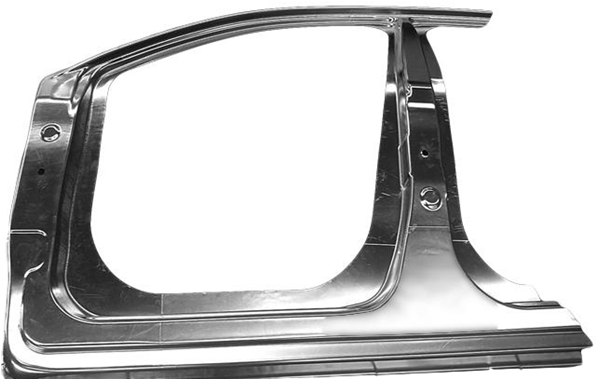

常規拼焊
總結
普熱斯勒在熱壓成型零件方面提供給汽車主機廠一個降低成本、增強防 腐蝕性能的新方案
