22MnB5熱成形零件的防腐問題研究
22MnB5熱成形零件的防腐問題研究普熱斯勒完全自主研發，并具有完全自主知識產權，相關專利號：CN109821951A, CN109136907A, CN109021630A
[摘要]：
分別對汽車白車身22MnB5熱沖壓件的不同制造工藝進行試驗研究，包括無涂層板、Al-Si鍍層板、熱鍍鋅板的熱沖壓成形試驗及對無涂層板熱沖壓后的電鍍鋅試驗。
利用光學顯微鏡研究了熱沖壓前后零件的鍍層形貌變化情況。對電泳前后的22MnB5Al-Si涂層板、熱鍍鋅板熱沖壓成形的零件以及無涂層板熱沖壓后電鍍鋅件進行720h中性鹽霧實驗。結果表明，經過720h中性鹽霧實驗，電泳層具有很好的防腐蝕能力，但對圓孔、切邊、邊緣處的防腐蝕能力較弱。電泳前720h中性鹽霧失重試驗表明熱成形后電鍍鋅零件的耐腐蝕能力比熱鍍鋅板和Al-Si板熱成形零件耐腐蝕能力強20倍以上（按面積失重計算）。當電泳層破裂后，由劃痕實驗表明，無涂層板耐腐蝕性最差，沿厚度方向進行腐蝕，Al-Si涂層板電極電位比鋼材基體稍低，沿基體厚度方向及橫向腐蝕，熱鍍鋅板及電鍍鋅板由于具有犧牲陽極保護效果，鋼材基體無腐蝕。
關鍵詞：熱沖壓成形;腐蝕;熱鍍鋅板;Al-Si涂層板;電鍍鋅
0 前言
當汽車車身電泳涂層被破壞時，露出金屬的部位容易腐蝕生銹。另外在環境污染區或天氣條件惡劣的情況下，例如冬天道路灑鹽等，會加速汽車車身的腐蝕。又或者當車身結構電泳涂層無法到達的部位，如點焊搭邊區域，造成車身內部腐蝕。這些問題目前沒有得到很好的解決。
熱成形鋼具有減輕車身重量和提高安全性的優勢，且解決了其它先進高強鋼成形過程由于減薄問題導致開裂及變形時容易產生過量回彈的難題，在汽車領域的應用越來越廣泛。但在加熱過程中鋼板表面易發生脫碳及氧化起皮。為解決這個問題，研究人員開發了不同的熱沖壓鍍層[1-4]，目前最早開發并實現商業化生產的鍍層熱成形鋼是歐洲Arcelor公司的Al-Si鍍層USIBOR1500系列產品。其具有較好的耐高溫性和耐蝕性，但是，該系列鍍層高溫下進行成形時涂層變脆，易開裂剝落。李兵等[5]亦在汽車底板縱梁用Al-Si涂層硼鋼板的熱沖壓實驗中證實了熱沖壓后涂層由致密金屬化合物結構變成6層金屬化合物結構，涂層中產生大量裂紋，變形處涂層脫落較多，并且零件表面劃痕較多，涂層與模具產生粘著摩擦，易導致零件斷裂。桂中祥等[6]亦利用拉伸試驗研究了Al-Si涂層硼鋼板的熱沖壓成形性，表明熱拉伸變形后，硼鋼表面涂層產生了大量的裂紋。鋁硅涂層高溫變脆，易開裂剝落該問題至今未得到有效解決。
Mali等[7]在NaCl溶液中進行電化學試驗，發現Al-Si鍍層加熱后由多層金屬化合物組成，其中第一層Fe2Al5最早開始腐蝕，其余鍍層的電位與基板基本一樣，這說明Al-Si鍍層不能提供陰極保護，因此切邊等沒有鍍層的位置很易腐蝕。熱成形Al-Si鍍層腐蝕速度比鋼鐵基材慢，這是由于Al-Fe-Si組成的腐蝕產物填充在腐蝕孔洞中，阻礙氧的擴散及腐蝕
近年來，各大汽車廠商將研發重點轉向具有獨特陰極保護作用的鋅基鍍層。鋅基鍍層成本較低，具有優異的涂裝性和足夠的耐腐蝕性，是汽車零件防腐蝕的理想鍍層。但鍍鋅板一般用于間接熱成形工藝，即先進行成形，后進行熱處理，這就避免了LMIE（液態金屬導致裂紋脆性）。而在鍍鋅板的直接熱成形過程中，鋼板和鋅基鍍層同時被加熱，鋅基鍍層熔點較低，在高溫成形時易出現LMIE，造成基體零件出現裂紋。如果為避免LMIE，采用過低的成形溫度，則會降低零件的力學性能[8-9]。這導致鍍鋅板的直接熱成形至今未大量推廣使用。
張杰[10]等人研究表明，未加熱的鍍鋅層鋼板，腐蝕電位在-0.96V，鋼材基體電位在-0.47V。熱成形后η相（純鋅層）、Г相、а-Fe（Zn）電位分別為-0.98V、-0.87V、-0.66V,腐蝕電位低于鋼材基體的-0.42V。K.Akioka[11]等人研究表面熱成形后鍍鋅層由于其鐵含量較高，導致耐蝕性差于原始熱鍍鋅層。奧鋼聯[12]研究發現熱成形后10um厚的鋅鍍層變?yōu)?0um厚的鍍層，鍍層厚度增加，可提供厚好的腐蝕保護。 M.Fleschanderl等人[13]研究表明，在熱成形GI鍍層中，上層的Fe-Zn金屬間化合物層的電化學電位約-0.75V，下層的Fe-Zn層電化學電位約為-0.6V，高于普通GI和熱鍍鋅鍍層，但仍然比鋼基體的電化學電位低得多（-0.42V），熱成形后鍍層仍具有良好的陰極保護防腐蝕能力。業內認為熱鍍鋅板由于金屬化合物較多，電極電位高于GI板，耐腐蝕性能較GI板低。
目前對熱沖壓件鍍層的研究主要在于鍍層的高溫抗氧化性和成形性，對于鍍層的耐腐蝕性報道較少。本工作對Al-Si鍍層板和熱鍍鋅鍍層板熱沖壓淬火后的零件和無涂層板熱沖壓淬火后電鍍鋅的零件進行耐腐蝕性能研究。
1、試驗
1.1試驗材料
試驗材料為22MnB5的熱鍍鋅板，Al-Si涂層板以及無鍍層板。其成份如表1所示，涂層板涂層厚度如表2所示。實驗設備為平板模具，315T沖壓機臺，鹽霧試驗箱，金相顯微鏡等。
表1 22MnB5成份
|
成份 |
C |
Si |
Mn |
Cr |
Ti |
B |
|
22MnB5 |
0.22 |
0.2 |
1.25 |
0.2 |
0.03 |
0.003 |
表2涂層類形及厚度
|
涂層 |
無涂層板 |
Al-Si板 |
熱鍍鋅板 |
電鍍鋅零件 |
|
類形 |
無 |
AS 75/75 |
熱鍍鋅 70/70 |
--- |
|
涂層厚度 |
0 |
30um |
10um |
10um |
1.2試驗條件及過程
1.2.1 試樣制備
先取Al-Si涂層板、熱鍍鋅板及無涂層板，用激光切割將其切割成80mm*200mm的小塊試樣。對Al-Si涂層板試樣采取正常生產工藝，即放在930℃電阻加熱爐內加熱240s，使試樣達到完全奧氏體化后進行空冷或用315T機臺用平板模具進行淬火處理。因鋅的沸點在907℃，鍍鋅板在高溫下易揮發，且在720℃以上易發生LIME，因此鍍鋅板放入880℃加熱爐內，加熱240s后在550℃進行熱沖壓成形。另外對熱成形后的無涂層板進行電鍍鋅。電鍍鋅工藝如下：氫氧化鈉:130g/L，鋅離子濃度:12g/L，PH值9，用2 A/dm2的小電流正常電鍍15min，形成的鍍層厚度為10um。電泳為陰極黑色電泳，電泳層厚度10-15um。
取6組平行試樣分別做涂層顯微觀察、中性鹽霧試驗、和電泳試驗。實驗條件如表3所示。
表3實驗試樣清單
|
No. |
涂層類形 |
加熱 |
空冷 |
熱成形淬火 |
|
0 |
無鍍層 |
是 |
--- |
是 |
|
1-1 |
Al-Si Al-Si Al-Si |
--- |
--- |
--- |
|
1-2 |
是 |
是 |
--- |
|
|
1-3 |
是 |
--- |
是 |
|
|
2-1 |
熱鍍鋅 熱鍍鋅 熱鍍鋅 |
--- |
--- |
--- |
|
2-2 |
是 |
是 |
--- |
|
|
2-3 |
是 |
--- |
是 |
|
|
3 |
無涂層板熱成形后電鍍鋅 |
|||
1.2.2 鍍層金相觀察
將試樣進行線切割成合適的尺寸，進行封樣。固化后采用400#-2000#砂紙逐步進行打磨，打磨后進行拋光。鋼板鍍層組織采用4%硝酸酒精腐蝕，腐蝕時間約為10~12s。原材鍍層和鍍層加熱及熱沖壓成形后的涂層觀察在金相顯微鏡上進行。
1.2.3 電泳涂層結合力測試
參考標準：《GBT9286-1998色漆和清漆漆膜的劃痕實驗》進行鍍層結合力測試。
1.3中性鹽霧實驗
根據GB/T 10125-2012試驗標準，將試驗試樣放置在鹽霧試驗箱內，具體要求：溫度36℃±（0.1℃~0.7℃），鹽水濃度為（5±1）%的NaCl溶液；鹽霧PH在6.5~7.2之間，鹽霧沉降率（1.0~2.5）ml/80cm2.h。
1.3.1涂層加熱及熱成形過程
分別將加熱后和熱成形后的22MnB5 Al-Si涂層板、熱鍍鋅板放入鹽霧試驗箱中，每隔2h觀察下試樣的腐蝕情況。
1.3.2 熱成形后720h鹽霧失重實驗
取熱成形后的22MnB5無涂層板、Al-Si涂層板、熱鍍鋅板以及無涂層板熱成形電鍍鋅樣品進行720h鹽霧實驗，在實驗前稱一次重量，實驗結束后除完鐵銹后再稱一次重量，測得腐蝕后的失重情況。
1.3.3電泳切口鹽霧實驗
先對22MnB5無涂層板、Al-Si涂層板、熱鍍鋅板進行打孔，然后分別進行熱成形，接著取一塊熱成形的無涂層板進行電鍍鋅，最后將所有試樣電泳處理。將電泳試樣放入鹽霧試驗箱中，720h后觀察圓孔處的腐蝕情況。
1.3.4電泳鍍層板劃痕擴散實驗

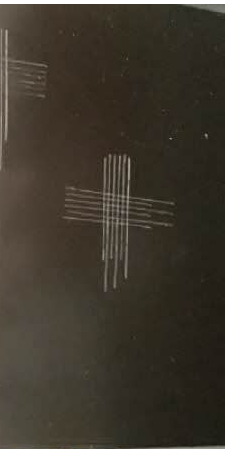

取熱成形后的22MnB5無涂層板、Al-Si涂層板、熱鍍鋅板以及熱成后進行電鍍鋅的樣品進行電泳處理，然后進行劃痕。用1.0mm寬的刀片劃出兩條約150mm長的交叉線，要求劃透涂層，露出基材，并測量其寬度。然后進行720h中性鹽霧實驗，后再次測量其寬度。
1.3.5 不同涂層B柱
取無涂層板、Al-Si板進行熱成形后的B柱以及無涂層板熱成形后進行電鍍鋅的B柱，取同一截面位置進行中性鹽霧實驗。
2、試驗結果及分析
2.1 金相分析

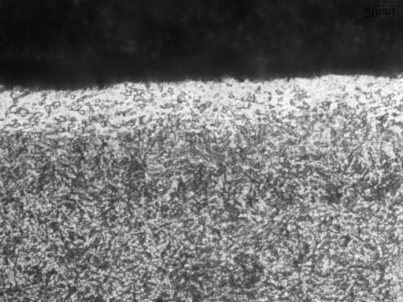

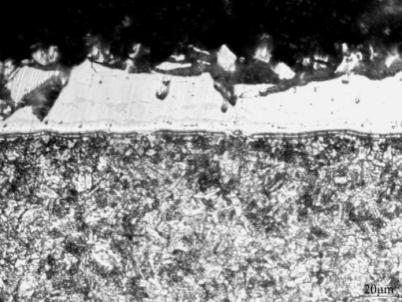

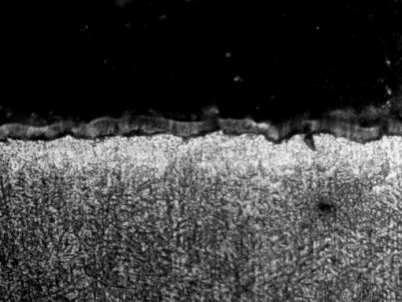

圖1至圖7為實驗試樣鍍層截面金相，放大倍數500倍。表4為實驗試樣鍍層厚度數據。圖8-圖9為熱鍍鋅板進行熱沖壓試樣及模具圖片。
圖1為Al-Si板原材，涂層厚度為30um，主要由Al-Si層及過渡層Al-Fe-Si組成，其中Al-Fe-Si層厚度為7um，鍍層組織致密光滑。在經過在930℃加熱爐內加熱240s后，Al-Si鍍層與Fe基體進行擴散，鍍層厚度變?yōu)?0um，而過渡層厚度基本不變，加熱后表面鍍層開裂，鍍層內有小孔，如圖2所示。在經過熱沖壓成形后，Al-Si鍍層厚度及過渡層厚度未變，但表面鍍層大量脫落，質量嚴重下降，如圖3所示。
圖4為熱鍍鋅原材，鍍層厚度為10um，主要由純鋅層及鋅鐵合金層組成，鍍層組織致密光滑。在經過在880℃加熱爐內加熱240s后，鍍鋅層與基體鐵元素進行擴散，鍍層厚度變?yōu)?9um，但鍍鋅層破裂嚴重，如圖6所示。在經過熱沖壓成形后，鍍鋅層表面凹凸不平，厚度在9um-20um之間，原因?yàn)樵跓釠_壓過程中，有大量鍍鋅層被粘覆于模具之上，導致熱沖壓零件鍍鋅層減薄，如圖8、圖9所示。邱肖盼，張杰等亦[14]研究發現GI鍍層在加熱后，鍍層厚度大幅增加，鍍層與鋼基體之間界面變模糊。500℃加熱后鍍層組織為ζ相和δ相，隨著加熱溫度升高，鍍層組織轉變?yōu)楹F量更多的Г相，當溫度為900℃以上時大部分轉變成Fe-Zn合金相。Fe-Zn合金相是脆性相，在鍍層裂紋尖端的應力作用下，鋼材基體也會產生微裂紋。
圖7為熱沖壓后進行電鍍鋅的涂層截面。從圖中可以看出，電鍍鋅層致密均勻，無孔洞，與熱鍍鋅板原材一致，涂層質量遠好于熱成形后的Al-Si板及熱鍍鋅板。
 圖1 Al-Si板原材 |
 圖2 Al-Si板加熱空冷 |
|||
 圖3 熱鍍鋅板原材 |
 圖4 熱鍍鋅板加熱空冷 |
|||
|
||||
表4實驗試樣鍍層厚度
|
試樣 |
厚度 |
|
Al-Si原材 |
28-32um |
|
Al-Si加熱空冷 |
38-4540um |
|
Al-Si熱沖壓 |
7um-40um |
|
熱鍍鋅原材 |
6-10um |
|
熱鍍鋅加熱空冷 |
28-22um |
|
熱鍍鋅熱沖壓 |
9um-20um |
|
熱沖壓后電鍍鋅 |
9um-13um |
|
|
|
2.2 電泳結合力
對熱成形后的22MnB5無涂層板、Al-Si涂層板、熱鍍鋅板以及無涂層板熱成形后電鍍鋅樣品進行電泳，其電泳層結合力均為0級。
2.3 涂層鹽霧實驗
2.3.1 涂層加熱及熱成形過程
加熱過程及熱成形過程中鍍層試樣的中性鹽霧實驗結果如表5及圖10-圖18所示。通過Al-Si板和熱鍍鋅板的鹽霧實驗表明，Al-Si原材和熱鍍鋅原材經過120h后均未出現紅銹。而經過930℃加熱的Al-Si板在鹽霧試驗24小時候布滿紅銹。比較Al-Si板熱沖壓成形前后腐蝕狀態，從圖10-圖12可以看出加熱和沖壓降低了原材的耐腐蝕性能。熱鍍鋅板亦是如此。J.Faderl等人[15]研究表明，Al-Si涂層和熱鍍鋅涂層熱沖壓成形后腐蝕試驗期間鍍層出現紅銹是由于鍍層中的鐵含量較高所至。
對比圖12和圖15可知， Al-Si鍍層熱沖壓成形后腐蝕比熱鍍鋅板腐蝕稍慢，其原因?yàn)锳l-Fe-Si的腐蝕電位與鋼材基本一致（-0.42V），而Fe-Zn合金鍍層的腐蝕電位在（-0.6V）, Fe-Zn合金鍍層比Al-Fe-Si的腐蝕電位容易產生腐蝕。且Al-Si鍍層在加熱及沖壓成形過程中，雖然鍍層產生孔洞及脫落，但是其Al-Fe-Si過渡層一般較為致密，無孔洞及開裂問題，如圖5所示。而熱鍍鋅層在加熱及沖壓成形過程中，鍍層開裂嚴重，并直達鋼材基體，如圖6所示且鍍鋅層容易液化粘輥或者揮發，熱沖壓過程中鍍鋅層容易粘附于模具之上，鍍鋅層被嚴重破壞，如圖9所示。且Al-Si板熱沖壓后鍍層厚度一般為鍍鋅層熱沖壓厚度的2倍。這些都導致了Al-Si鍍層熱沖壓成形后腐蝕比熱鍍鋅板腐蝕慢。當然在無涂層部位，如切口和焊縫位置，由于Al-Si鍍層不具備陰極保護功能，耐腐蝕性能不如熱鍍鋅板。
表5實驗試樣中性鹽霧實驗結果
|
試樣標號 |
涂層類形 |
加熱至930℃ |
930℃空冷 |
熱成形淬火 |
中性鹽霧實驗結果 |
|
0 |
無 |
是 |
--- |
是 |
1h布滿紅銹 |
|
1-1 |
AlSi |
--- |
--- |
--- |
120h有白銹未出現紅銹 |
|
1-2 |
AlSi |
是 |
是 |
--- |
24h布滿紅銹 |
|
1-3 |
AlSi |
是 |
--- |
是 |
24h布滿紅銹 |
|
2-1 |
熱鍍鋅 |
--- |
--- |
--- |
120h有白銹未出現紅銹 |
|
2-2 |
熱鍍鋅 |
是 |
是 |
--- |
2h布滿紅銹 |
|
2-3 |
熱鍍鋅 |
是 |
--- |
是 |
2h布滿紅銹 |
|
3-1 |
無 |
熱成形零件后電鍍鋅 |
350h有白銹未出現紅銹 |
||
|
3-2 |
無 |
熱成形零件后電鍍鋅回火 |
350h有白銹未出現紅銹 |
||

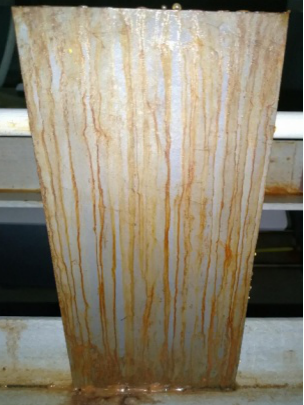

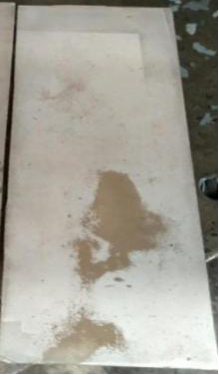

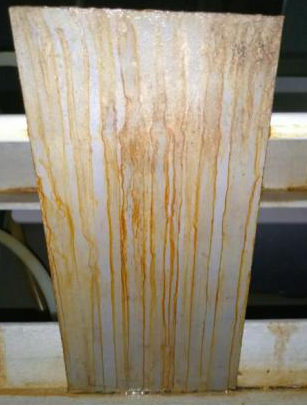

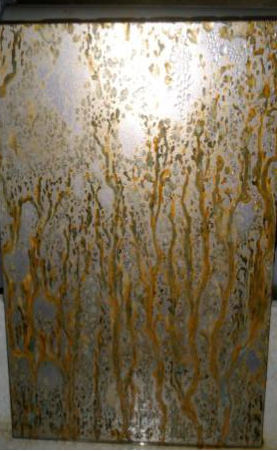

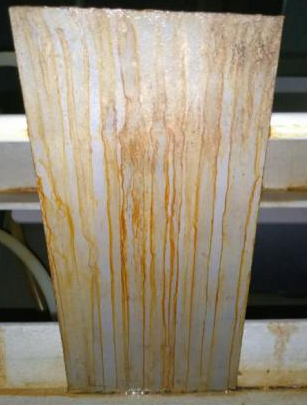

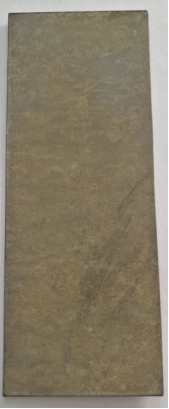

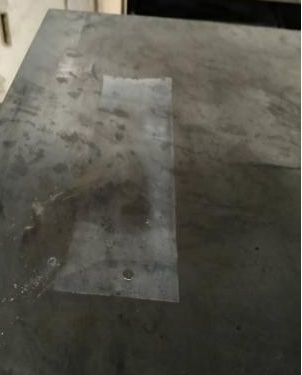

圖10 Al-Si板原材(24h)
|
圖11 Al-Si板加熱(24h)
|
圖12 Al-Si板熱沖壓(24h)
|

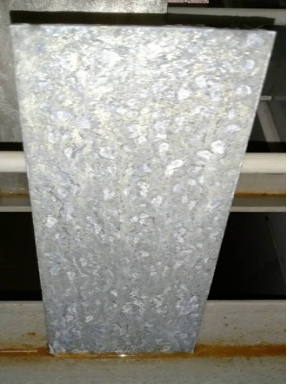

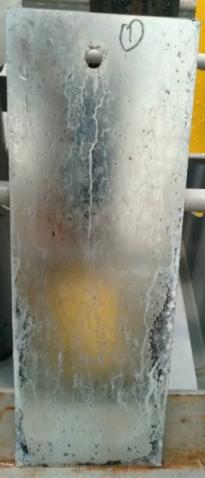

圖13 熱鍍鋅原材(24h)
|
圖14 熱鍍鋅板加熱
|
圖15 熱鍍鋅板熱沖壓(2h) |

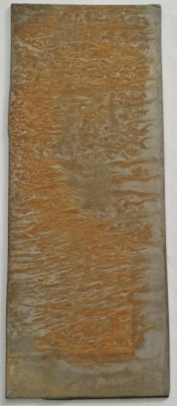

圖16 無涂層板(1h)
|

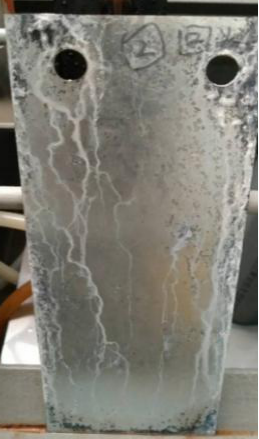

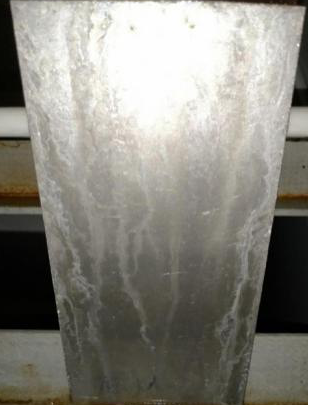

圖17 熱成形零件電鍍鋅(350h)
|
圖18熱成形零件電鍍鋅回火(350h)
|
2.3.2 熱成形后720h鹽霧失重實驗
從表6及圖19-圖22可以看出，無涂層板熱成形后的耐腐蝕性能最差，單位面積失重1.9E-3g/mm，熱鍍鋅板次之，Al-Si板稍好，熱成形后電鍍鋅的耐腐蝕性能最好。熱成形后電鍍鋅的耐腐蝕能力比Al-Si板和熱鍍鋅板的耐腐蝕能力高達20倍以上（面積失重）。
而熱成形后電鍍鋅由于鋅層表面致密光滑，無Al-Si板和熱鍍鋅板在熱成形后涂層開裂，脫落問題，可以很好的保護基材。
表6實驗試樣中性鹽霧720h實驗結果
|
板材 |
原材 重量 |
720h腐蝕 重量 |
失重 |
質量失重 百分比 |
面積 mm2 |
面積失重 (g/mm2) |
|
無 |
185.26 |
148.78 |
36.48 |
19.69% |
19006 |
1.9E-3 |
|
Al-Si |
149.69 |
147.15 |
2.54 |
1.69% |
18400 |
1.38E-4 |
|
熱鍍鋅 |
241.73 |
237.57 |
4.16 |
1.72% |
10504 |
3.96E-4 |
|
電鍍鋅 |
235.85 |
235.74 |
0.11 |
0.4% |
19173 |
5.74E-6 |

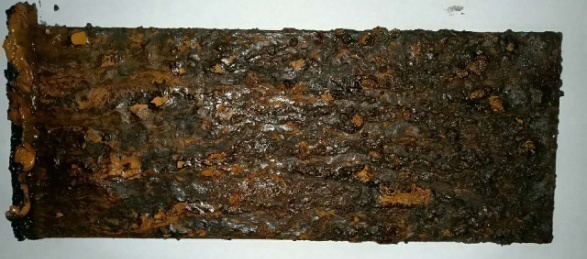

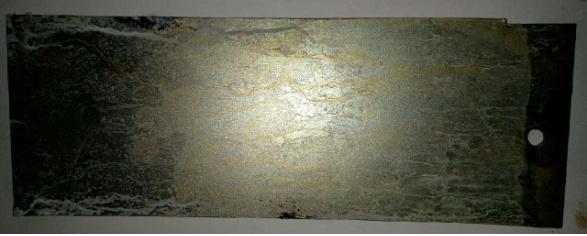

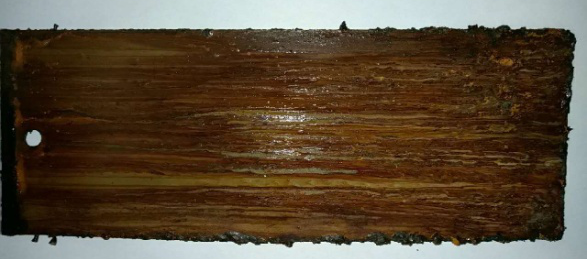

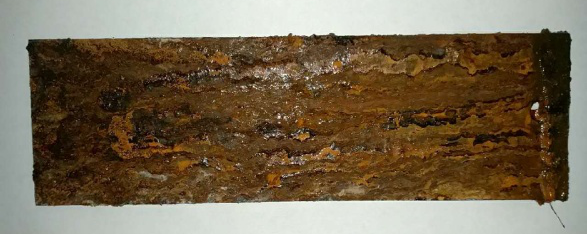

圖19無涂層板熱成形（720h鹽霧）
|
圖20熱成形Al-Si板（720h鹽霧）
|
圖21 熱鍍鋅熱成形（720h鹽霧）
|
圖22熱成形后電鍍鋅（720h鹽霧）
|
2.3.3 電泳切口鹽霧實驗
對熱成形后的22MnB5無涂層板、Al-Si涂層板、熱鍍鋅板進行中性鹽霧實驗，通過720h無紅銹，表明電泳涂層均具有良好的防腐蝕能力，但在打孔、切邊、邊緣等電泳涂層薄弱處，耐腐蝕性能均稍差。電泳后22MnB5無涂層板、Al-Si涂層板和熱鍍鋅板在打孔、切邊、邊緣等處均出現鐵銹，而無涂層板熱成形電鍍鋅后的零件無鐵銹出現，只有少量白銹，如圖23-圖26所示。表明無涂層板熱成形電鍍鋅可以很好的對打孔、切邊、邊緣處進行陰極保護。
表7 電泳結合力測試及720h鹽霧實驗結果
|
涂層類形 |
附著力 |
720h后鹽霧試驗失重 |
720h后鹽霧試驗 |
|
熱鍍鋅 |
0 |
0g |
圓孔及邊緣處出現少量鐵銹 |
|
無 |
0 |
0g |
圓孔及邊緣處出現少量鐵銹 |
|
Al-Si |
0 |
0g |
圓孔及邊緣處出現少量鐵銹 |
|
熱成形后電鍍鋅 |
0 |
0g |
圓孔及邊緣處出現少量白銹 |

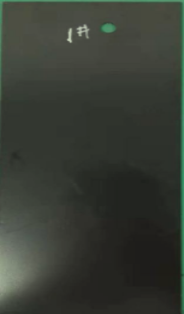

圖23無涂層板熱成形電泳
|
圖24熱成形Al-Si板電泳
|
圖25 熱鍍鋅熱成形電泳 |
圖26熱成形后電鍍鋅電泳
|

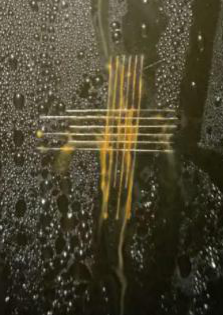

熱成形后的22MnB5無涂層板百格試樣的中性鹽霧實驗結果表明當電泳層破裂時，10min時出現少量鐵銹，1h后鐵銹布滿劃痕處，如圖29所示。鋼材基體則很快就產生腐蝕，說明電泳涂層無陰極保護效果，當電泳涂層破裂后，鋼材腐蝕嚴重。
圖27無鍍層板熱沖壓電泳
|
圖28百格測試 |
圖29鹽霧測試（1h）
|
2.3.4鍍層試樣劃痕擴散結果分析

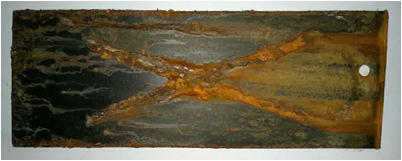

720h劃痕中性鹽霧實驗結果如表8及圖30-33所示。
從圖30-33可以看出，Al-Si板熱成形電泳后腐蝕產物寬度最寬，高達9.42mm，無涂層板次之，最好的為熱成形后電鍍鋅的產品。
從圖34-37可以看出，Al-Si板熱成形電泳后劃痕寬度為3.22mm，腐蝕形式沿厚度方向及橫向方面發展，其原因?yàn)锳l-Si加熱及熱沖壓后形成的金屬化合物具有少量的陰極保護功能，中性鹽霧直接腐蝕鋼板基材。而無涂層板后熱成形主要以縱向方向腐蝕為主。熱鍍鋅板和電鍍鋅由于具有犧牲陽極保護效果，先腐蝕鋅層，導致涂層腐蝕方向沿橫向方向發展，基材無腐蝕情況發生。
表8 720h中性鹽霧實驗試樣劃痕腐蝕結果
|
涂層 |
熱成形電泳后 |
720h鹽霧后 |
720h鹽霧 |
|
無 |
1.20 |
8.51 |
1.54 |
|
Al-Si |
1.479 |
9.42 |
3.22 |
|
熱鍍鋅 |
0.938 |
6.67 |
0 |
|
電鍍鋅 |
0.957 |
6.08 |
0 |

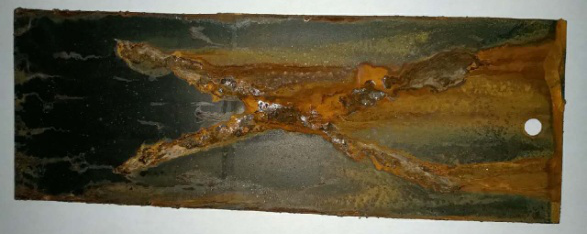

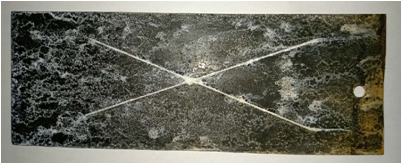

圖30 無涂層板熱成形（720h鹽霧）
|

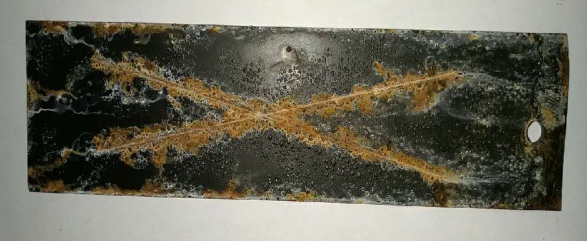

圖31 Al-Si板熱成形（720h鹽霧）
|
圖32 熱鍍鋅熱成形（720h鹽霧）
|
圖33 熱成形后電鍍鋅（720h鹽霧）
|

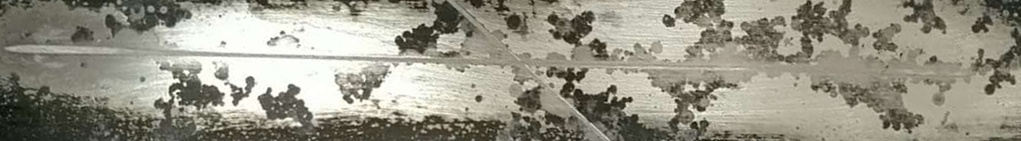

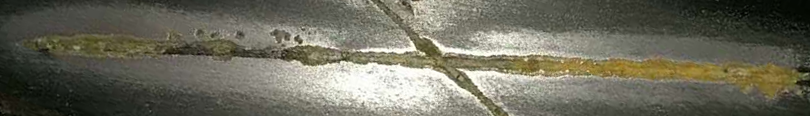

圖34 無涂層板熱成形后劃痕腐蝕寬度（720h鹽霧）
|
圖35 Al-Si板熱成形后劃痕腐蝕寬度（720h鹽霧）
|
圖36 熱鍍鋅板熱成形后劃痕腐蝕寬度（720h鹽霧）
|
圖37 電鍍鋅熱成形后劃痕腐蝕寬度（720h鹽霧）
|
2.3.5 B柱中性鹽霧實驗分析

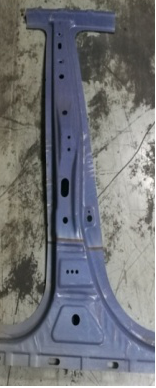

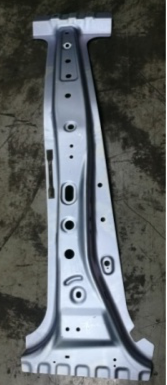

圖38-圖40分別是無涂層B柱、Al-Si涂層激光拼焊B柱以及無涂層B柱電鍍鋅零件。圖41-圖43分別是上述B柱的局部圖，圖44-圖46分別是上述B柱中性鹽霧的16h腐蝕圖。
對比實驗圖12可知，Al-Si涂層用平板模具成形時，涂層表面有少量裂紋出現，24h鹽霧只出現少量紅銹。而熱成形B柱在熱成形過程中，B柱表面與模具表面產生劇烈摩擦，涂層被嚴重破壞，如圖42所示。經過嚴重磨損的Al-Si涂層B柱的耐腐蝕性能基本與無涂層板一致。而熱成形后電鍍鋅板在中性鹽霧實驗過程中則零件基體基本無腐蝕發生。
圖38
|
圖39
|
圖40
|
實驗圖12
|
圖41
|
圖42
|
圖43
|
圖44
|
圖45
|
圖46
|

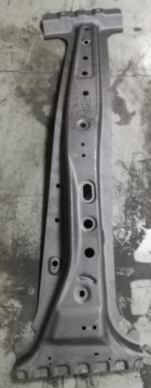

圖38無涂層B柱
圖39 Al-Si B柱局
圖40 電鍍鋅B柱
圖41無涂層B柱局部圖
圖42 Al-Si B柱局部圖
圖43 電鍍鋅B柱局部圖
圖44無涂層B柱局部腐蝕6h
圖45 Al-Si B柱局部腐蝕16h
圖46 B柱電鍍鋅局部腐蝕16h
圖12 Al-Si 板熱沖壓24h
2.4白車身腐蝕
車身頻繁出現腐蝕的部位包括發動機艙后部、后輪罩、后保下部、前側門和門檻等部位。

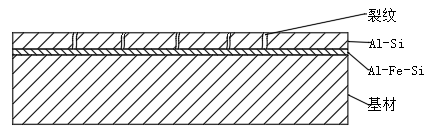

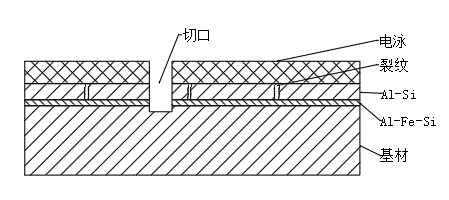

圖47 Al-Si鍍層示意圖
|

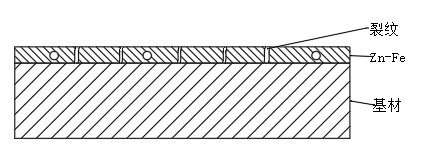

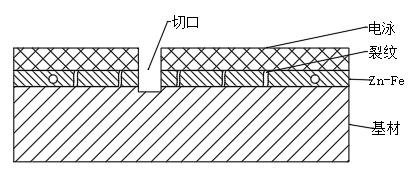

圖48 熱鍍鋅鍍層示意圖
|
當汽車白車身零件在，焊接搭邊處，或者在螺栓連接搭邊處，在電泳過程中電泳涂層不能夠覆蓋到鍍層上。其熱成形后Al-Si鍍層及熱鍍鋅鍍層示意圖如圖47和圖48所示。當有腐蝕溶液在滲入到上述無電泳層部位時，耐腐蝕性能主要靠涂層自身的耐腐蝕性能。而從實驗圖12和圖15可以看出，在沒有電泳涂層保護的地方，Al-Si鍍層對車身基體的保護能力稍高于熱鍍鋅鍍層，但遠遠低于熱成形后再進行電鍍鋅的效果。
圖49 Al-Si鍍層電泳示意圖
|
圖50 熱鍍鋅電泳示意圖
|
當在沒有電泳涂層保護的地方同時Al-Si涂層或熱鍍鋅涂層受損時，例如激光拼焊的焊縫處，點焊處，再遇到電泳涂層因搭邊無法覆蓋零件表面時，或表面涂層（電泳涂層與Al-Si或Zn鍍層）受到外物機械作用時（碎石、泥沙撞擊等）而劃傷受損時，其Al-Si鍍層及熱鍍鋅鍍層結構示意圖如圖49和圖50所示。Al-Si涂層由于電極電位與基體基本一致，無陽極保護效果，此時容易在涂層受損部位（Al-Si涂層和基材）或切口部位發生腐蝕，如實驗圖31和圖35所示。而熱鍍鋅涂層和熱成形后電鍍鋅涂層雖然被碎石、泥沙等損壞，但熱鍍鋅涂層和電鍍鋅層具有犧牲陽極陰極保護效果，在腐蝕過程中，先腐蝕鋅層，而基體受到保護，如實驗圖36和圖37所示。
3結論
(1) Al-Si鍍層板和熱鍍鋅鍍層板原材都具有良好的耐腐蝕性能，但經過加熱后鍍層開裂，耐腐蝕性能減弱，再經過熱沖壓成形后，鍍層易與模具粘模，鍍層減薄且開裂情況加劇，耐腐蝕性能大大減弱。
(2) 劃痕實驗表明， 熱鍍鋅熱鍍鋅鋁硅涂層熱成形零件基材的腐蝕寬度為3.22mm，而熱壓沖電鍍鋅零件基材腐蝕寬度為0mm，可以為基體提供良好的切口保護效果。
（3）對熱壓沖零件進行熱沖壓后再進行電鍍鋅處理，鍍層致密均勻沒有破損（包括對零件孔和邊的切口封閉），又具有極好的陰極保護效果，其耐腐蝕能力為Al-Si鍍層板的20倍以上。熱成形后進行電鍍鋅零件可以對汽車白車身進行良好的保護。
